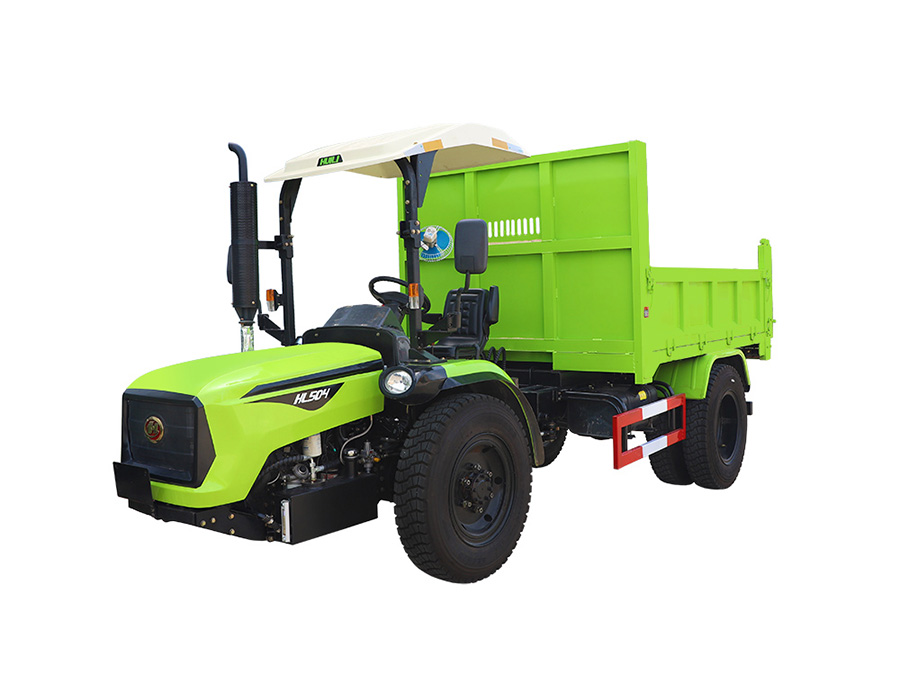

7CBXQ-4A(HL504A拖拉機動力頭）農用掛車
|
7CBXQ-4A(HL504A拖拉機動力頭）農用掛車技術參數
|
|||||
|
序號 |
項目 |
單位 |
參數 |
||
|
1 |
拖拉機 |
整機 |
型號 |
/ |
HL504A |
|
2 |
型式 |
/ |
四輪驅動 |
||
|
3 |
用途 |
/ |
田間物資轉運 |
||
|
4 |
外廓尺寸（長×寬×高及部位） |
mm |
3900×1580×2520（至駕駛室頂部） |
||
|
5 |
軸距 |
mm |
1500 |
||
|
6 |
常用輪距（前輪/后輪） |
mm |
1250/1250 |
||
|
7 |
輪距（前輪/后輪） |
mm |
1230～1500/1230～1500 |
||
|
8 |
最小離地間隙及部位 |
mm |
425（前橋底部） |
||
|
9 |
最小使用質量 |
kg |
2020 |
||
|
10 |
最小轉向圓半徑 |
mm |
3010 |
||
|
11 |
最大爬坡度 |
% |
36.4（相當于20°） |
||
|
12 |
標準配重（前/后） |
kg |
0/80（后輪）+180（后置） |
||
|
13 |
擋位數（前進/倒退） |
/ |
前進8檔/倒退2檔 |
||
|
14 |
主變速擋位數 |
/ |
4+1 |
||
|
15 |
副變速擋位數 |
/ |
2 |
||
|
16 |
最高設計理論速度 |
km/h |
39.21 |
||
|
17 |
★各前進檔理論速度 |
km/h |
2.4，4.01，5.19，7.49，12.55，20.97，27.16，39.21 |
||
|
18 |
燃油箱容積 |
L |
48 |
||
|
19 |
發動機與主離合器聯接方式 |
/ |
直聯 |
||
|
20 |
翻傾防護裝置（駕駛室或安全框架） |
型號 |
/ |
HL504.46.014 |
|
|
21 |
型式 |
/ |
安全框架 |
||
|
22 |
發動機 |
發動機型號 |
/ |
YCD4N13T6-50 |
|
|
23 |
發動機結構型式 |
/ |
直列、水冷、四沖程、自然吸氣(直噴) |
||
|
24 |
發動機生產廠 |
/ |
廣西玉柴動力股份有限公司 |
||
|
25 |
發動機進氣方式 |
/ |
自然吸氣 |
||
|
26 |
發動機氣缸數 |
/ |
4 |
||
|
27 |
發動機標定功率 |
kW/HP |
36.8/50 |
||
|
28 |
發動機標定轉速 |
r/min |
2650 |
||
|
29 |
發動機冷卻方式 |
/ |
水冷 |
||
|
30 |
離合器 |
離合方式 |
/ |
單作用，免調離合 |
|
|
31 |
轉向系 |
轉向系型式 |
/ |
全液壓 |
|
|
32 |
轉向系轉向操縱機構 |
/ |
方向盤 |
||
|
33 |
轉向系轉向機構型式 |
/ |
鉸接轉向 |
||
|
34 |
行走系 |
輪胎型號（前輪） |
/ |
8.25-16人字胎 |
|
|
35 |
輪胎數量（前輪） |
個 |
2 |
||
|
36 |
★輪胎氣壓（前輪/后輪） |
kPa |
370 |
||
|
38 |
前橋制動 |
行車制動系型式 |
/ |
氣控液壓封閉制動 |
|
|
40 |
牽引屬具 |
掛車裝置 |
型號 |
/ |
7CBXQ-4A |
|
41 |
型式 |
/ |
帶驅動橋 |
||
|
42 |
整備重量 |
kg |
2320 |
||
|
43 |
外廓尺寸（長×寬×高及部位） |
mm |
3680×2100×2800(到車廂頂部的位置） |
||
|
44 |
額定裝載質量 |
kg |
3000 |
||
|
45 |
最小離地間隙 |
mm |
210 |
||
|
48 |
輪距 |
mm |
1620 |
||
|
49 |
輪胎 |
mm |
8.25-16人字胎 |
||
|
50 |
輪胎數量 |
mm |
4 |
||
|
51 |
車廂外廓尺寸（長×寬×高及部位） |
mm |
2800×2000×1380（前屏頂部） |
||
|
52 |
行車制動型式 |
/ |
氣壓制動 |
||
|
53 |
駐車制動型式 |
/ |
氣壓式斷氣制動 |
||
|
54 |
燃油箱容積 |
L |
65 |
||
|
56 |
整機 |
外廓尺寸（長×寬×高及部位） |
mm |
5890×2100×2500（駕駛室頂部） |
|
|
57 |
軸距 |
mm |
2950 |
||
|
58 |
最小使用質量 |
kg |
3950 |
||
|
59 |
最大總質量 |
kg |
8000 |
||
|
60 |
最小轉向圓半徑 |
mm |
4950 |
||
